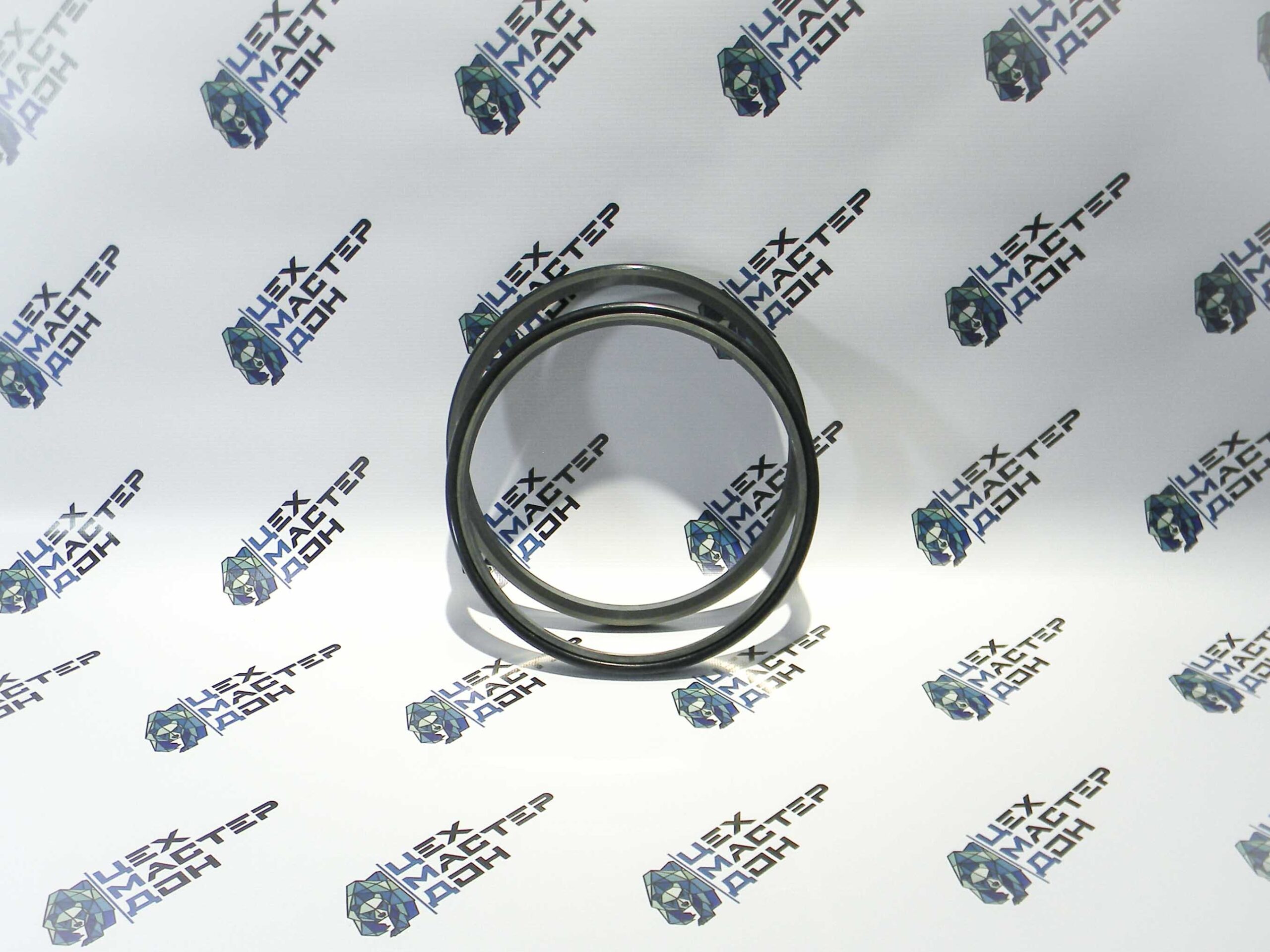

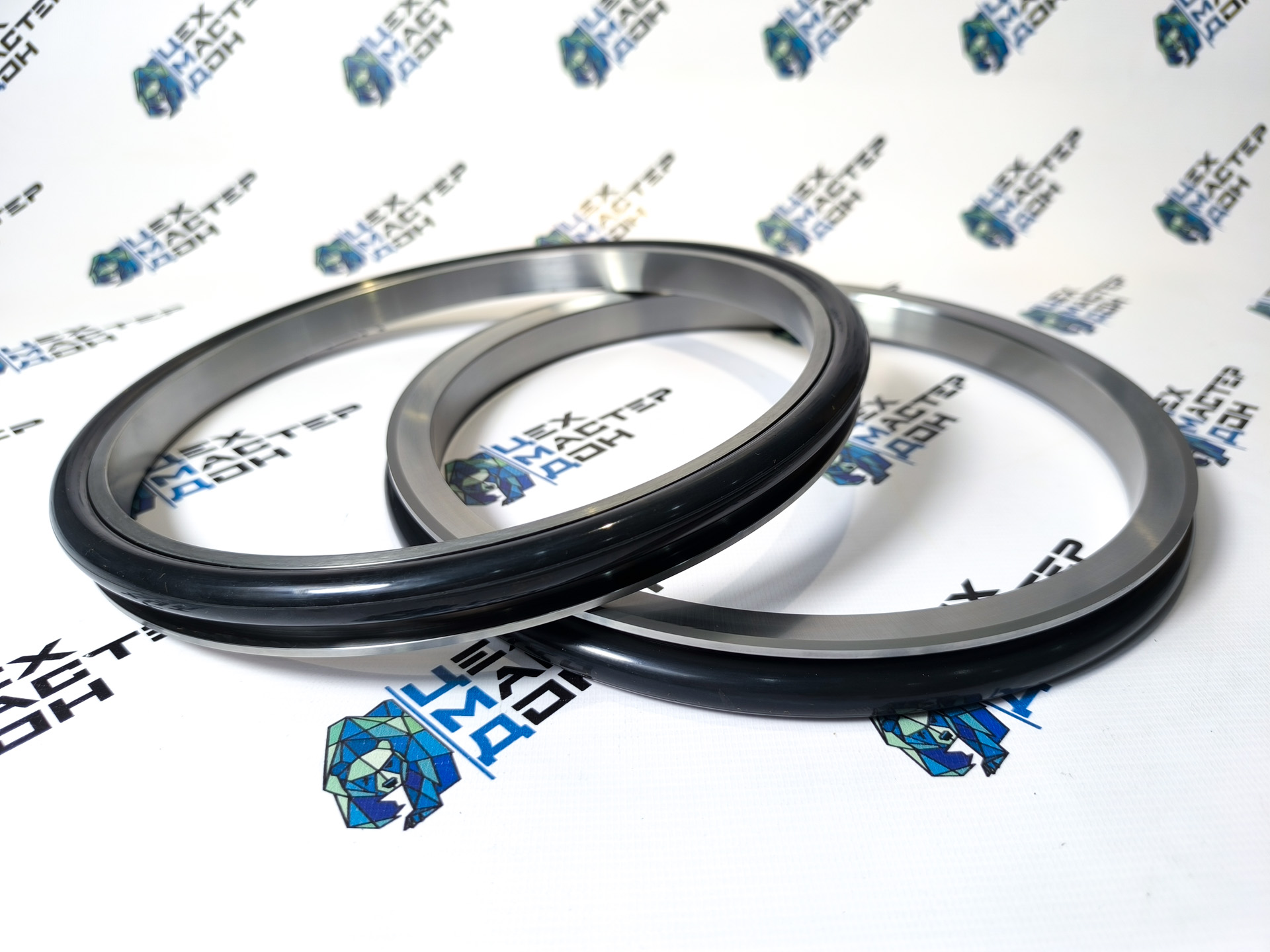

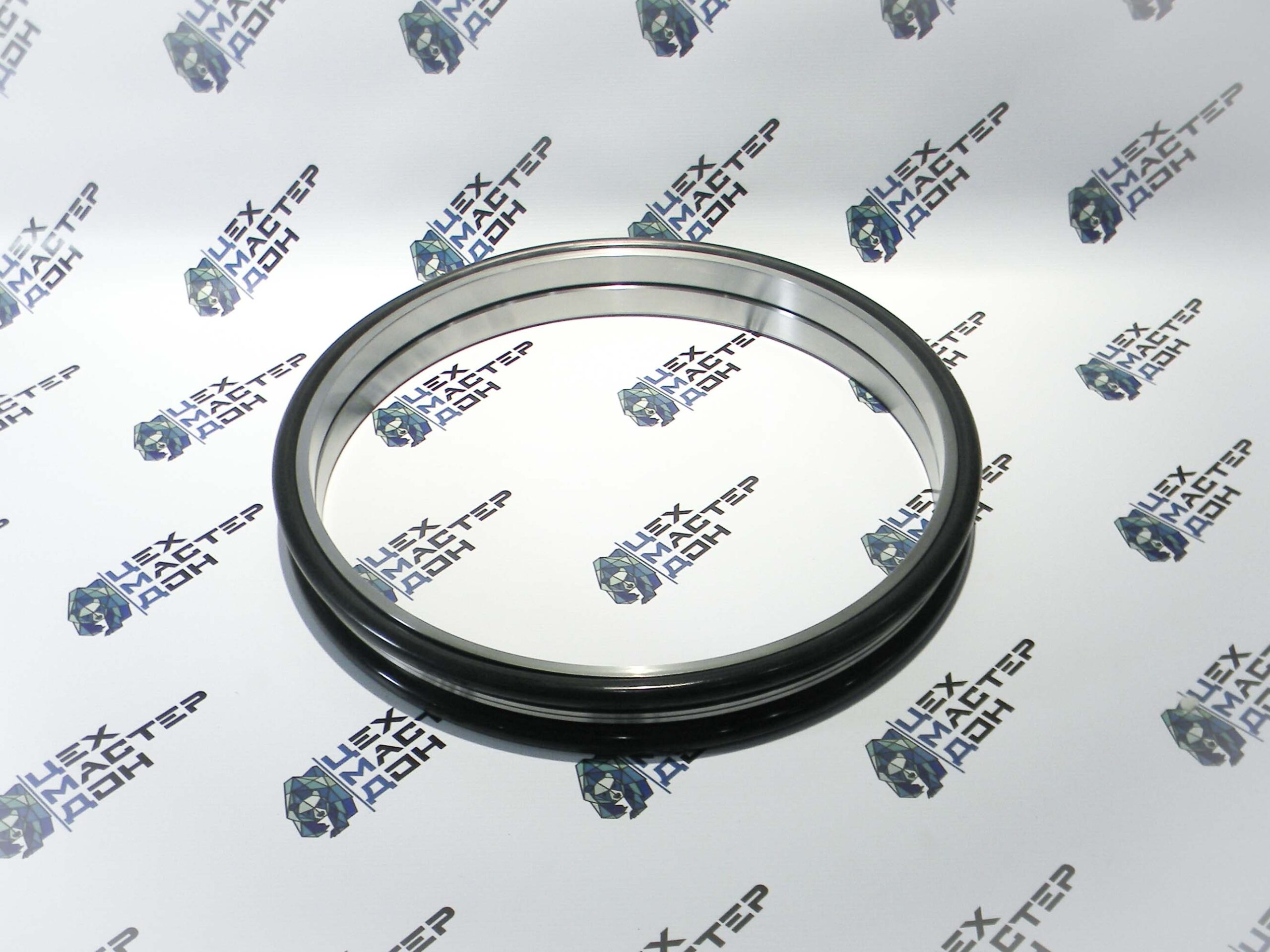

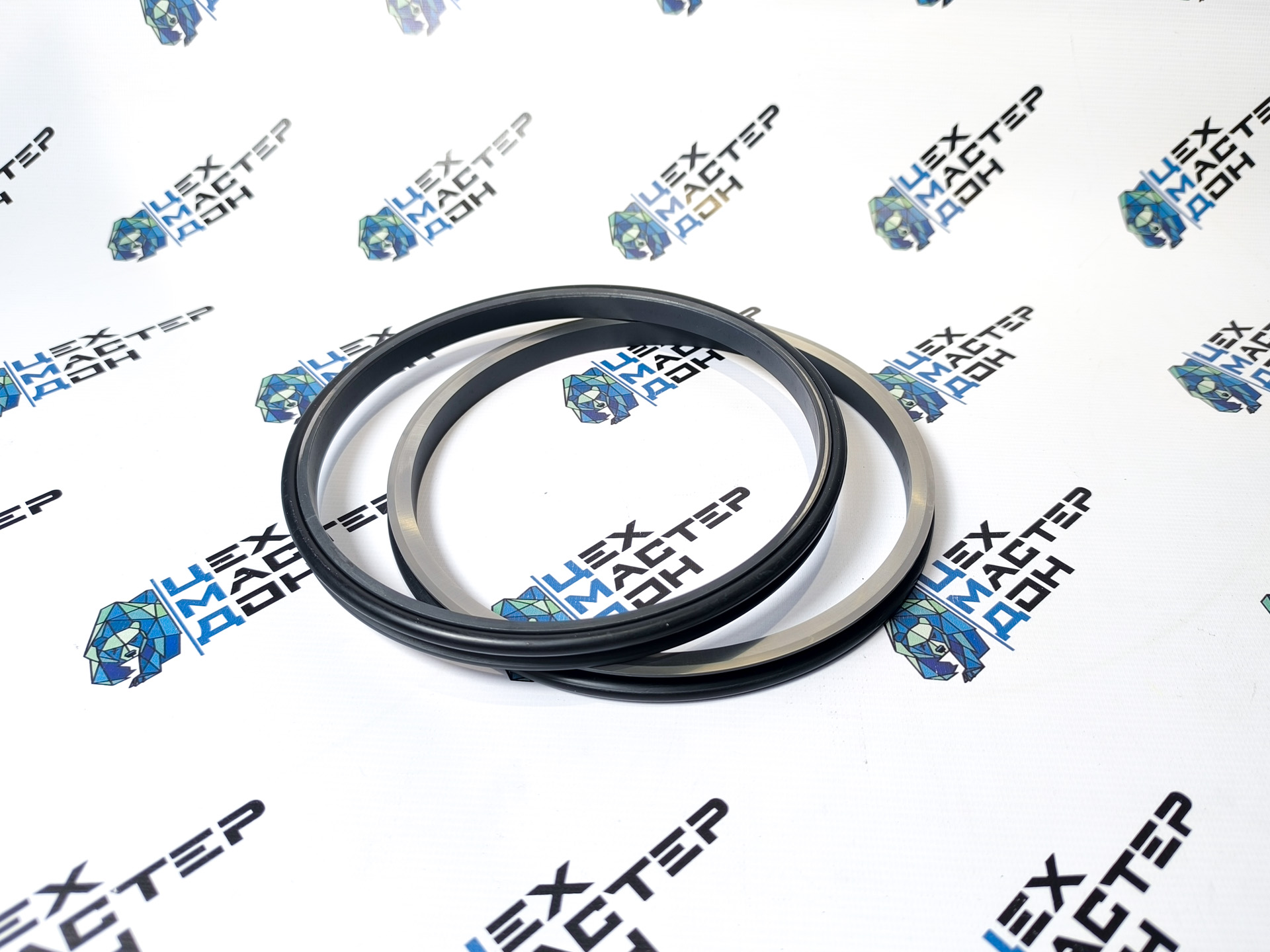

Плавающие уплотнения (доуконы) Trelleborg (TLDOA, TLDOB, TLDOC и TLDFA, TLDFB)

Плавающее уплотнение (доукон) схема установки

С кольцами круглого сечения (DO)

Схема установки плавающего уплотнения доукона УПДК П

С кольцами трапецивидного сечения (DF)

Наша компания является производителем качественных аналогов плавающих роторных уплотнений Trelleborg Seal Solutions (TSS) из белого легированного чугуна марки ЧХ16М2 (ГОСТ 7769-82).

Расшифровка обозначений доуконовых уплотнений производства Trelleborg Sealing Solutions:

TLDOA (TLDOB, TLDOC, TLDOD, TLDOE) — тип уплотнения DO (с кольцом круглого сечения)

TLDFA (TLDFB, TLDFC) — тип уплотнения DF (трапецевидные резиновые кольца)

0550 (2240, 2380 или др.) — внутренний диаметр металлического кольца (в мм х10)

2CP00 — металлические кольца из подшипниковой стали ШХ15 (в оригинальной доукментации 1.3505 или 100Cr6, зарубежные полные аналоги ШХ15)
2FP00 — металлические кольца из чугунной отливки марки, аналогичной российской ЧН4Х2.

Например, уплотнение TLDOA1540-2CP00 — уплотнение стандартного типа DO с резиновым кольцом круглого сечения и металлическими кольцами с внутренним диаметром 154 мм из подшипниковой стали.

Внимание!

Мы производим доуконы ТОЛЬКО из белого легированного чугуна марки ЧХ16М2 (ГОСТ 7769-82)

ЦЕХМАСТЕРОН — российский производитель плавающих уплотнений (доуконов). Наши уплотнения это:
— Белый легированный чугун марки ЧХ16М2 (ГОСТ 7769-82)
— Твердость по Роквеллу 60-72 HRC
— Плоскостность 0, 007 мм
— Шероховатость (Ra) не более 0,1-0,2 мкм
— Овальность не более 0,5 (ГОСТ 24642-81)
— Пройденный статический тест на утечки – не менее 10 мин, не менее 4 комплектов из каждой партии
— Пройденные испытания на узловом стенде – не менее 450 часов при нагрузке в 2000 кг
— Гарантийный срок службы – 18 месяцев или 5000 моточасов до первого ремонта редуктора
