Инструкция по монтажу плавающего уплотнения HDDF-типа
Почему это важно?
Доуконы HDDF — это механические торцевые уплотнения с трапециевидными резиновыми кольцами, по принципу действия стандартных микроконусных уплотнений с кольцами круглого сечения. Они также изготовлены из высоколегированного белого чугуна марки ЧХ16М2 (ГОСТ 7769-82). Данный материал достаточно износостойкий, но хрупкий, что необходимо учитывать во время монтажа уплотнения в корпус узла.
Трапециевидные резиновые кольца имеют особую конструкцию: они не перекручиваются как О-кольца, но при неправильной установке могут быть подвержены сильной деформации и потерять упругость, из-за чего герметичность узла может быть нарушена.
При монтаже данного вида доуконов не требуется специальный монтажный инструмент, и работоспособность узла напрямую зависит от внимательности специалиста, устанавливающего плавающее уплотнение.
Можете ознакомиться с инструкцией по монтажу стандартных доуконов с трапециевидными кольцами.
Что потребуется для монтажа?
- Жидкость для обезжиривания резиновых колец — мы рекомендуем использовать изопропиловый спирт (Изопропанол)
- Безворсовые салфетки, или безворсовые одноразовые полотенца, или протирочная бумага (например, Grass)
- Штангенциркуль с глубиномером
Что запрещено использовать?
- Любые маслосодержащие вещества (Приводят к прокручиванию резиновых колец)
- Консистентная смазка (Нарушается симметричность установки уплотнения)
- Жидкости, разрушающие эластомеры (Например, тормозная жидкость DOT 3/DOT 4)
Перед монтажом
Очистить и обезжирить корпус узла, в который будет установлено уплотнение. Убедиться, что корпус не имеет задиров и острых углов, которые могут повредить резиновое кольцо.
Внимательно осмотреть уплотнительную зеркальную поверхность доукона и убедиться, что на ней нет рытвин, сколов, глубоких царапин.
Снять резиновое кольцо с доукона, протереть металлическую часть доукона и резиновое кольцо изопропиловым спиртом, чтобы обезжирить поверхности и обеспечить плотное прижатие трех элементов: чугунного уплотнения, резинового кольца и корпуса узла друг к другу в процессе монтажа.
Наденьте обезжиренное резиновое кольцо на чугунное уплотнение. Убедитесь, что резиновое кольцо установлено равномерно и плотно прилегает к чугунной части уплотнения.
Монтаж
Установить уплотнение в корпус узла. Для облегчения монтажа смочить внутреннее отверстие и эластомерное кольцо изопропанолом.

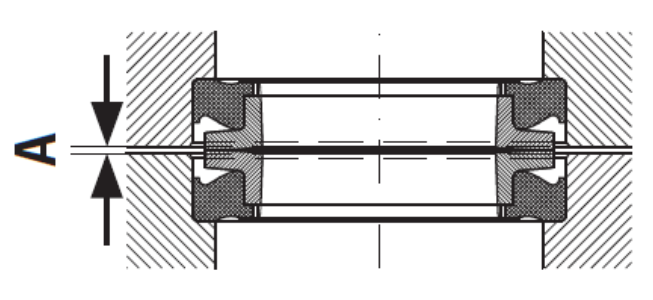

Убедиться, что поверхность корпуса параллельна поверхности уплотнения. Проверить зазор А между двумя корпусами узла.
Нанести тонкий слой масла на зеркальную поверхность металлического уплотнения.

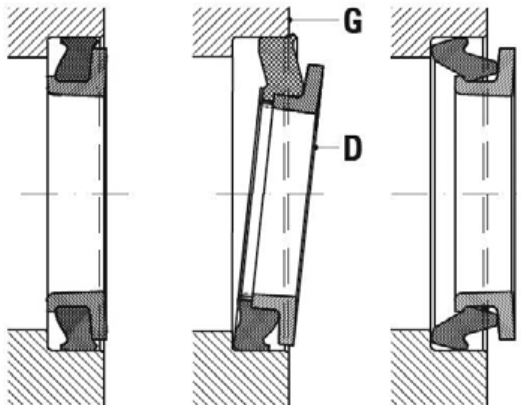

Примеры неправильного монтажа
- Резиновое кольцо установлено неправильной стороной. См. на рис. выше правильную установку.
- Резиновое кольцо не зафиксировано в корпусе. Нарушена соосность доукона и корпуса узла. Зазор между корпусом узла и уплотнением отличается более, чем на 1 мм по окружности.
- Смещение резинового кольца в корпусе под углом.
ВНИМАНИЕ!
Правильность монтажа напрямую влияет на работоспособность уплотнения!
При нарушении условий монтажа и/или использования бывших в употреблении деталей уплотнения расширенная гарантия не действительна.
