Доукон с силиконом или нитрилом?

Разберемся в основных видах эластомеров, применяемых в плавающих уплотнениях, чтобы понять, когда есть смысл заменить стандартную черную резину на более дорогостоящий вариант.

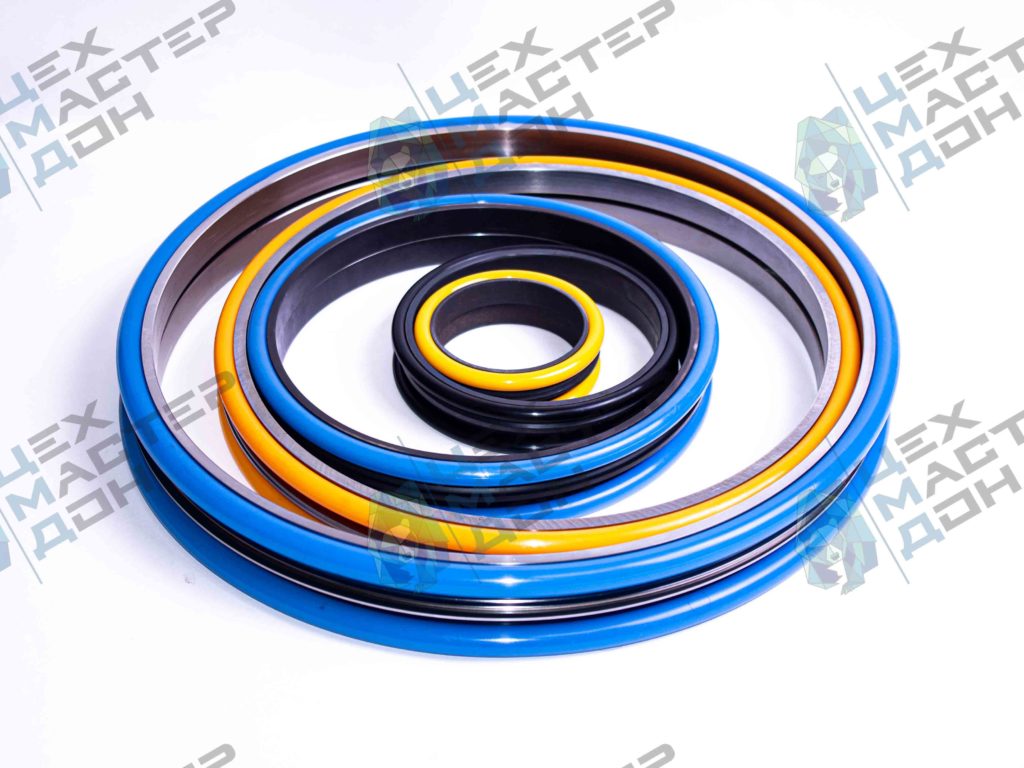

Мы комплектуем плавающие уплотнения следующими видами эластомеров:

Бутадиен-нитрильный каучук (БНК или НБК, NBR, NB) с твердостью по Шору А 65-75
Силиконовой каучук (VMQ или MVQ, SI) с твердостью по Шору А 60-80
Фторированный каучук (FKM или FPM, FP, Витон /Viton) с твердостью по Шору А 70-80
Гидрированный каучук (NBHR, HN) с твердостью по Шору А 50-70

Что влияет на выбор эластомера?

Температура эксплуатации (минимальная, рабочая, пиковая)
Рабочая жидкость
Использование смазочных материалов

Какие основные отличия?

	Нитрил	Силикон	Гидрированный нитрил	Фторированный каучук
Международное обозначение	NBR	VMQ	HNBR	FPM
Как отличить визуально?	Цвет черный. Запах сильный специфический.	Цвет желтый, оранжевый, силий и др. яркие или светлые цвета. Поверхность глянцевая. Нет выраженного запаха.	Цвет черный, синий. Поверхность матовая. Запах сильный специфический.	Цвет коричневый, серый, синий, черный. Поверхность глянцевая. Нет выраженного запаха.
Ценовой диапазон	Низкая стоимость	Средняя стоимость	Чуть выше средней стоимости	Высокая стоимость
Условия эксплуатации	Стандартные: редукторы, работающие в умеренном климате, использующие в качестве рабочей жидкости моторные или трансмиссионные масла	Работа редукторов в экстремально низких и экстремально высоких температурах. Стандартные рабочие жидкости (нет требований к особой химической устойчивости)	Работа в особо тяжелых и особо грязных условиях (высокая устойчивость к абразиву и разрыву)	Работа при экстремально высоких температурах. Нестандартные рабочие жидкости (высокая химическая стойкость)
ЗАПРЕЩЕНО использовать:	Негорючие жидкости типа HFD Синтетический эфир – HEES Тормозная жидкость DOT 3/ DOT 4	С силиконовым маслом или смазкой Со следующими рабочими жидкостями: Гипоидные трансмиссионные масла, PAG, PAO, Рапсовое масло HETG Синтетический эфир – HEES HEPG- полигликоль Негорючие жидкости типа HF (HFA, HFB, HFC, HFD) Мазут EL и L Тормозная жидкость DOT 3/ DOT 4	Негорючие жидкости типа HFD Синтетический эфир – HEES Тормозная жидкость DOT 3/ DOT 4	Негорючие жидкости типа HFС Тормозная жидкость DOT 3/ DOT 4

Что нужно знать о твердости по Шору А с точки зрения условий эксплуатации?

Чем выше твердость, тем эластомер более устойчив к абразивам, более долговечен, но хуже переносит экстремально высокие и низкие температурные режимы
Чем меньше твердость, тем резиновые кольца лучше сохраняют эластичность на морозе и пиковых рабочих температурах, более прочные на разрыв, но больше подвержены набуханию и абразивному износу.

Более подробная информация о выборе эластомера

Более подробную информацию можно уточнить у наших технических специалистов, отправив техническое задание на разработку уплотнительного узла по электронной почте: tech@cehmasterdon.ru

Технические характеристики эластомеров

	Нитрил	Гидрированный нитрил	Силикон	Фторированный каучук
Диапазон рабочих температур ГОСТ 7912-74	от —30°C до +100°C	от —20°C до +150°C	от —50°C до +200°C	от -10°C до +150°C
Минимальные температуры для постоянной работы	-35°C	-20°C	-50°C	-10°C
Допустимые экстремальные кратковременные условия эксплуатации	Максимальная: до +130°C Минимальная: до -55°C	Максимальная: до +200°C Минимальная: до -60°C	Максимальная: до +230°C Минимальная: до -90°C (с определенными добавками)	Максимальная: до +230°C Минимальная: до -35°C
Прочность на разрыв (МПа)	Средняя (12)	Высокая (14)	Низкая (6)	Низкая (7)
Удлинение при разрыве (%)	300	350	350	200
Плотность (г/см3)	1,15	1,12	1,24	1,83
Износостойкость (стойкость к абразивному износу)	Средняя	Высокая	Низкая	Средняя
Степень разрушающего воздействия среды, в которой эксплуатируются доуконовые кольца
Вода, пар	Нет воздействия: горячая вода до +100°C (санитарная арматура). Разрушение: пар	Нет воздействия: горячая вода до +100 °C (санитарная арматура). Разрушение: пар	Среднее воздействие: горячая вода до +100 °C (санитарная арматура). Разрушение: пар	Среднее воздействие: горячая вода до +100 °C (санитарная арматура). Разрушение: пар
Озон, воздух, солнечный свет и атмосферные влияния	Разрушение	Разрушение	Среднее воздействие. Разрушение: отсутствие кислорода	Среднее воздействие
Силиконовое масло и смазка	Нет воздействия	Нет воздействия	Разрушение	Нет воздействия
	Допустимая максимальная температура постоянной эксплуатации, при которой гарантирована работоспособность доукона:
Минеральные масла и смазки на их основе:
Моторные масла	100°C	120°C	130°C	150°C
Трансмиссионные масла	100°C	120°C	130°C	150°C
Гипоидные трансмиссионные масла	90°C	100°C	Условно допустимо	140°C
Масла ATF	100°C	120°C	130°C	150°C
Консистентные смазки	100°C	120°C	130°C	150°C
Синтетические смазки:
Полиалкиленгликоли (PAG)	80°C	100°C	Разрушается	150°C
Полиальфаолефины (PAO)	80°C	120°C	Условно допустимо	150°C
Минеральные гидравлические жидкости:
HLP	100°C	120°C	130°C	150°C
HLVP	100°C	120°C	130°C	150°C
Биологически разлагающиеся гидр. жидк. по VDMA 24568 и DIN 24569
Рапсовое масло HETG	80°C	80°C	Разрушается	80°C
Синтетический эфир – HEES (предельные показатели)	Условно допустимо	Условно допустимо	Разрушается	100°C
HEPG-полигликоль (только для статического применения)	80°C	100°C	Разрушается	80°C
Трудновоспламеняющиеся жидкости согл. VDMA 24317 и DIN 24320 (дополнительная смазка обязательна). Предельные показатели
Группа HFA	55°C	55°C	Условно допустимо	55°C
Группа HFB	60°C	60°C	Условно допустимо	60°C
Группа HFC	60°C	60°C	Условно допустимо	Разрушается
Группа HFD (только для некоторых составов)	Разрушается	Разрушается	Разрушается	150°C
Другие среды
Мазут EL и L	80°C	80°C	Условно допустимо	150°C
Тормозная жидкость DOT 3/DOT 4	Разрушается	Разрушается	Условно допустимо	Разрушается
