Как установить уплотнение DUO CONE?
Шаг 1.
Для установки уплотнения DUOCONE необходимо выполнить следующие шаги:
Разместите резиновое кольцо на нижней части зажимного конуса металлического кольца. Убедитесь, что резиновое кольцо установлено прямо и не перекручивается.
- Металлическое кольцо плавающего уплотнения, изготовленное по ГОСТу из легированного белого чугуна марки ЧХ16М (ГОСТ 7769-82) с отполированной поверхностью и скосом микроконуса.
- Резиновое упругое кольцо, подпружинивающее и удерживающее доукон в корпусе редуктора.
Шаг 2.

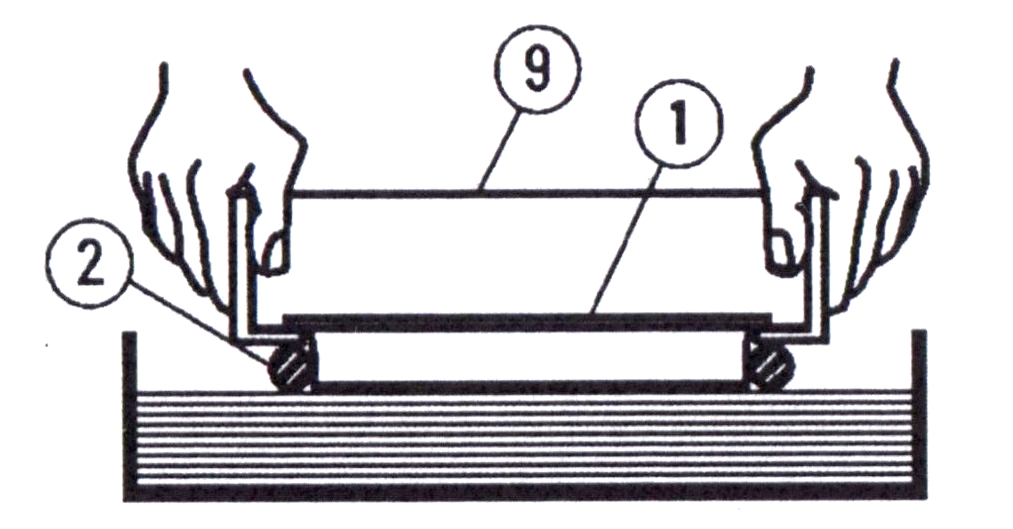

Для облегчения монтажа смочите отверстие и кольцо круглого сечения уайт-спиритом или этанолом с помощью безворсовых салфеток, чистой кисти из поролоновой губки или погрузив в жидкость. При монтаже нижняя половина резинового кольца должна быть влажной.
Мы рекомендуем использовать изопропиловый спирт (Изопропанол).
Не используйте масла и консистентные смазки.
Шаг 3.

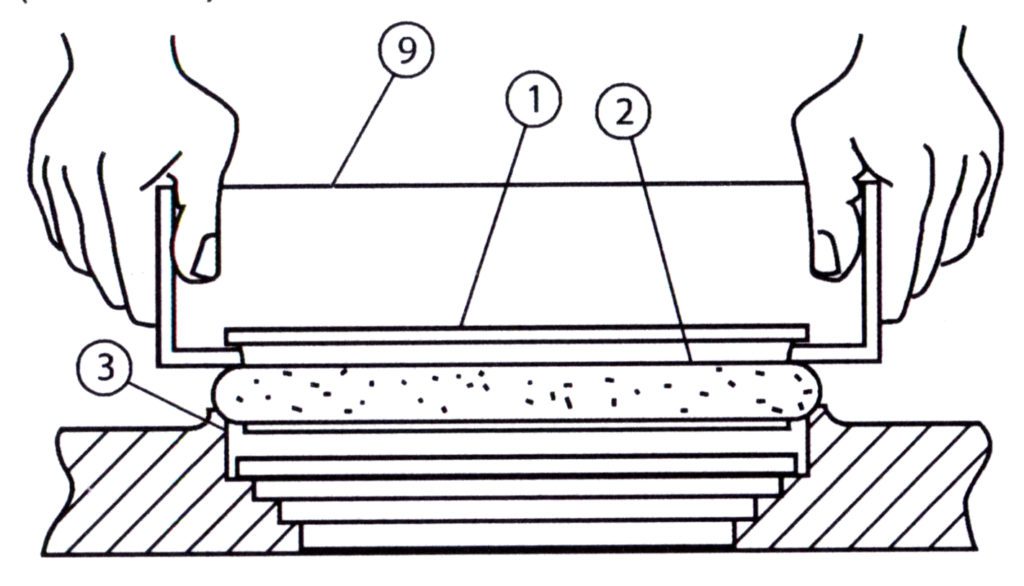

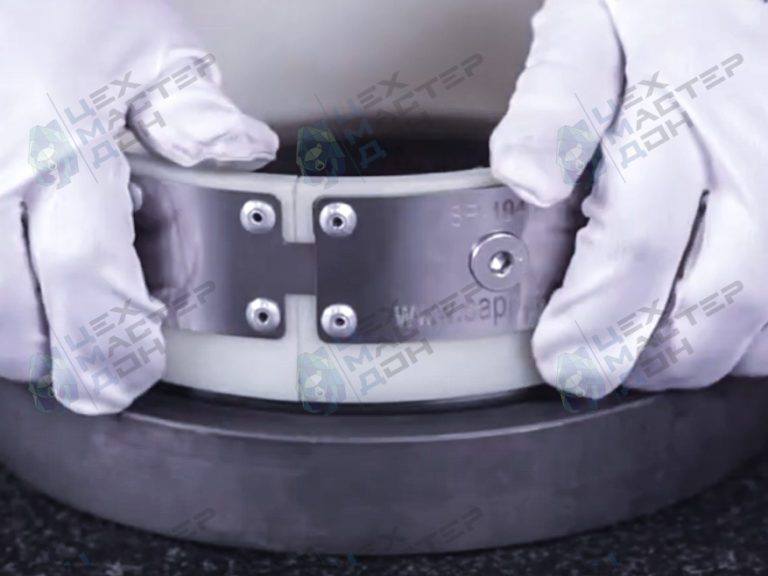

Воспользуйтесь монтажным инструментом для установки уплотнения в корпус под прямым углом. Уплотнение меньшего диаметра вдавите резким движением под кромку корпуса.
Уплотнения большего диаметра, которые невозможно вдавить резкими толчками, следует вбивать резиновым молотком, ударяя по сторонам монтажного инструмента.
Шаг 4.

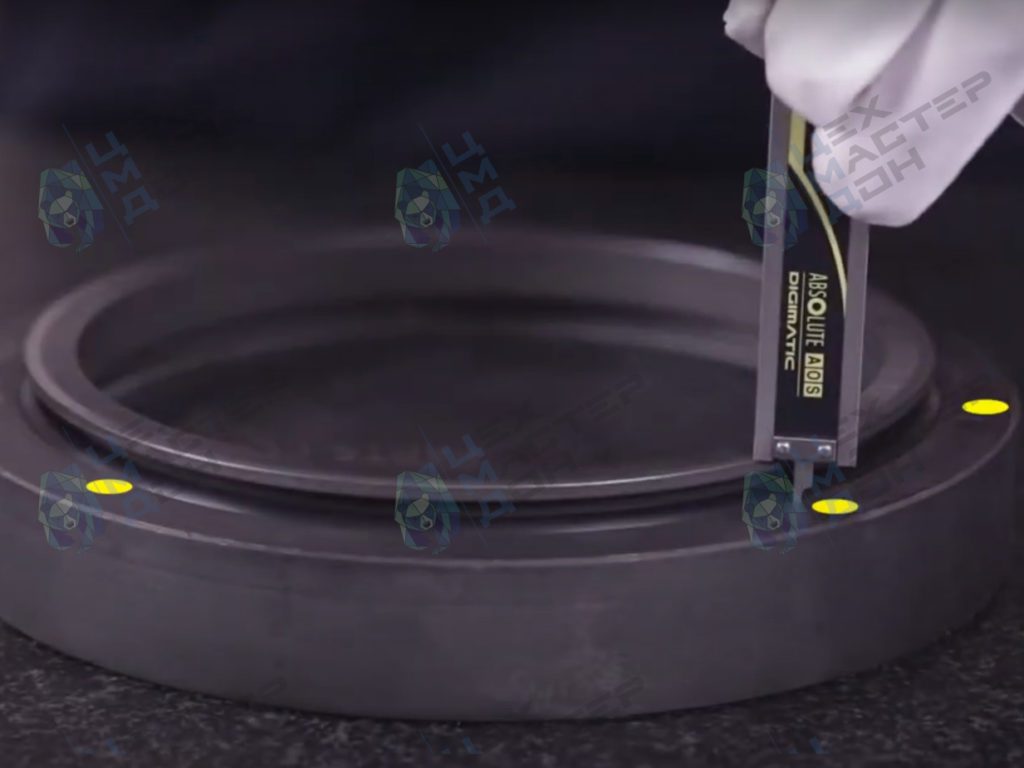

Проверьте высоту установленного уплотнения в четырёх местах (каждой четверти по кругу), используя штангенциркуль и/или инструментальную линейку. Разница в высоте по всей длине кольца не должна превышать 1,0 мм.
Шаг 5.
Нанесите тонкий слой масла по всей поверхности металлического кольца по пятну контакта «металл-металл» между двумя металлическими кольцами доукона. Масло не должно контактировать с любыми другими поверхностями.
Можете приступать к монтажу второй части двухконусного уплотнения.
Основные ошибки в установке плавающего уплотнения, которые приведут к смещению доукона в корпусе редуктора, и как следствие, утечки масла, неравномерному износу и перегреву сальника:
1. Резиновые кольца смещены.
2. Разный зазор между доуконом и корпусом.
